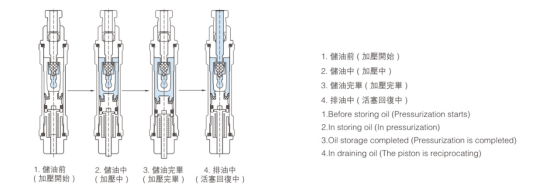

BFB分配器工作原理說明
1、從注油機輸送出的潤滑油, 經BFB分配器中的傘形閥門開始往上推動。
2、當傘形閥門把出油孔封閉后,油壓迫使儲油塊克服彈簧力開始下降,使油腔開始儲油。
3、當BFB儲油塊被頂至油腔頂點時, BFB儲油完畢。
4、當油泵停止供油時,其卸壓閥自動開啟,使主油管內潤滑油通過卸壓閥回油。
此時系統壓力下降,同時傘形閥回復封閉進口油,而B(niǎo)FB儲油塊在彈簧力的作用下開始把油腔內的潤滑油往出油口壓出。

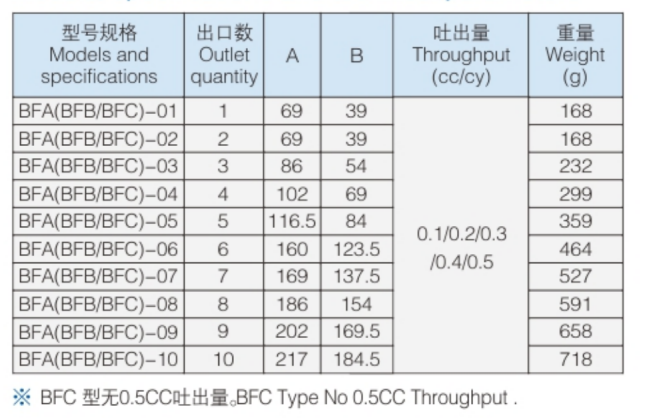

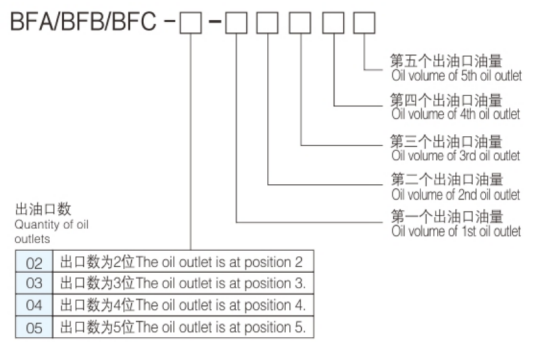

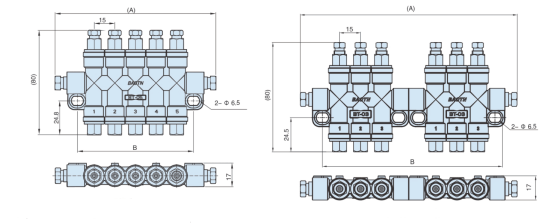

注: 7, 8, 9,10 位是BFB-02, BFB-03, BFB-04, BFB-05 和BFB-05分別組合. 6 位是BFB-03和BFB-03組合。
